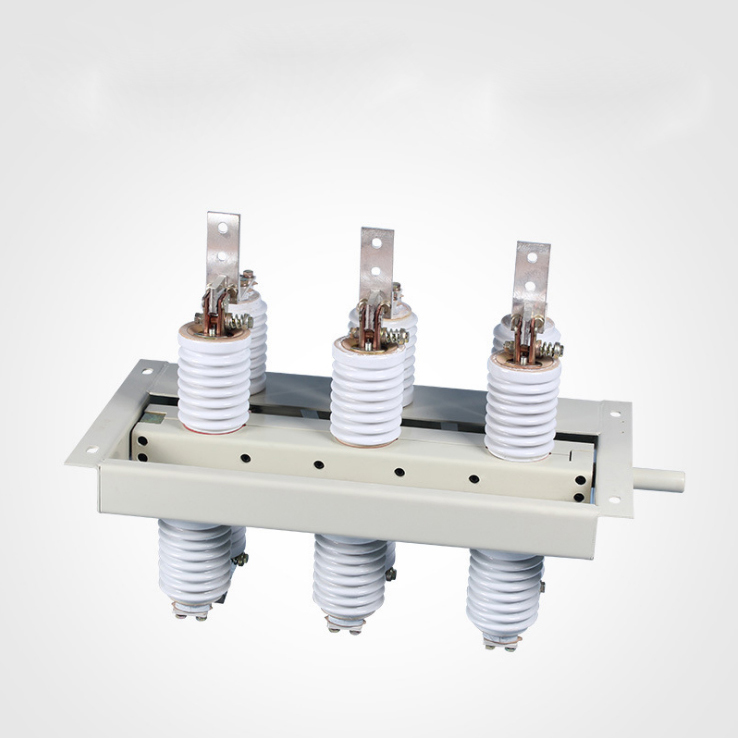

GN30-12隔离开关

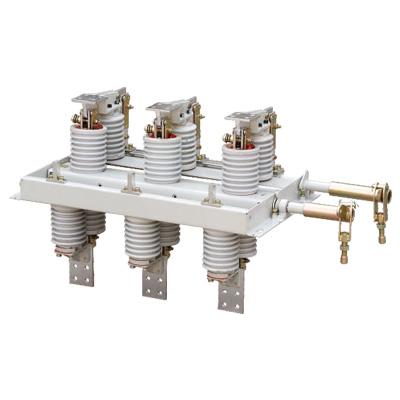

GN30-12 GN30-12D户内高压隔离开关


一、概述
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要 结构是在三相共底架上,下两个平面上,固定两组绝缘子及触头,通过旋转触刀,从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要,本产品设计贤能背 占用空间小绝缘能力强。易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用于额定电压12千伏交流50Hz及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用。可与高压开关柜配套使用,也可单独使用。
二、使用环境
海拔高度不超过1000m;
周围空气温度;上限+40℃;下限-10℃;
相对湿度;日平均值不大于95%,月平均最大于90%;
地霸烈度不超过8度;
无严重粉尘 化学腐蚀性和爆炸性物质的场所;
无经常性剧烈振动的场所在地。
三、型号及其含义

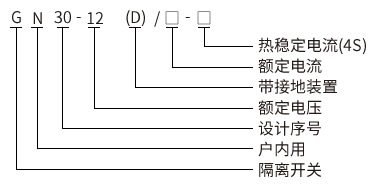

GN30-12,GN30-12D型号及其含义
常用型号:GN30-12/630A GN30-12/1000A GN30-12/1250A GN30-12D/630A GN30-12D/1000A GN30-12D/1250A GN30-10/630A GN30-10/1000A GN30-10/1250A GN30-10D/630A GN30-10D/1000A GN30-10D/1250A
除此之外:还有出防污型、高原型和可加装带电显示装置等。
四、主要技术参数

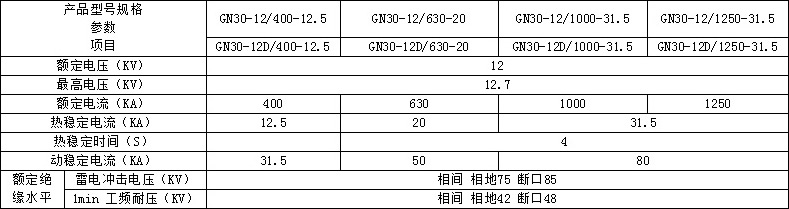

GN30-12,GN30-12D主要技术参数
五、外形尺寸

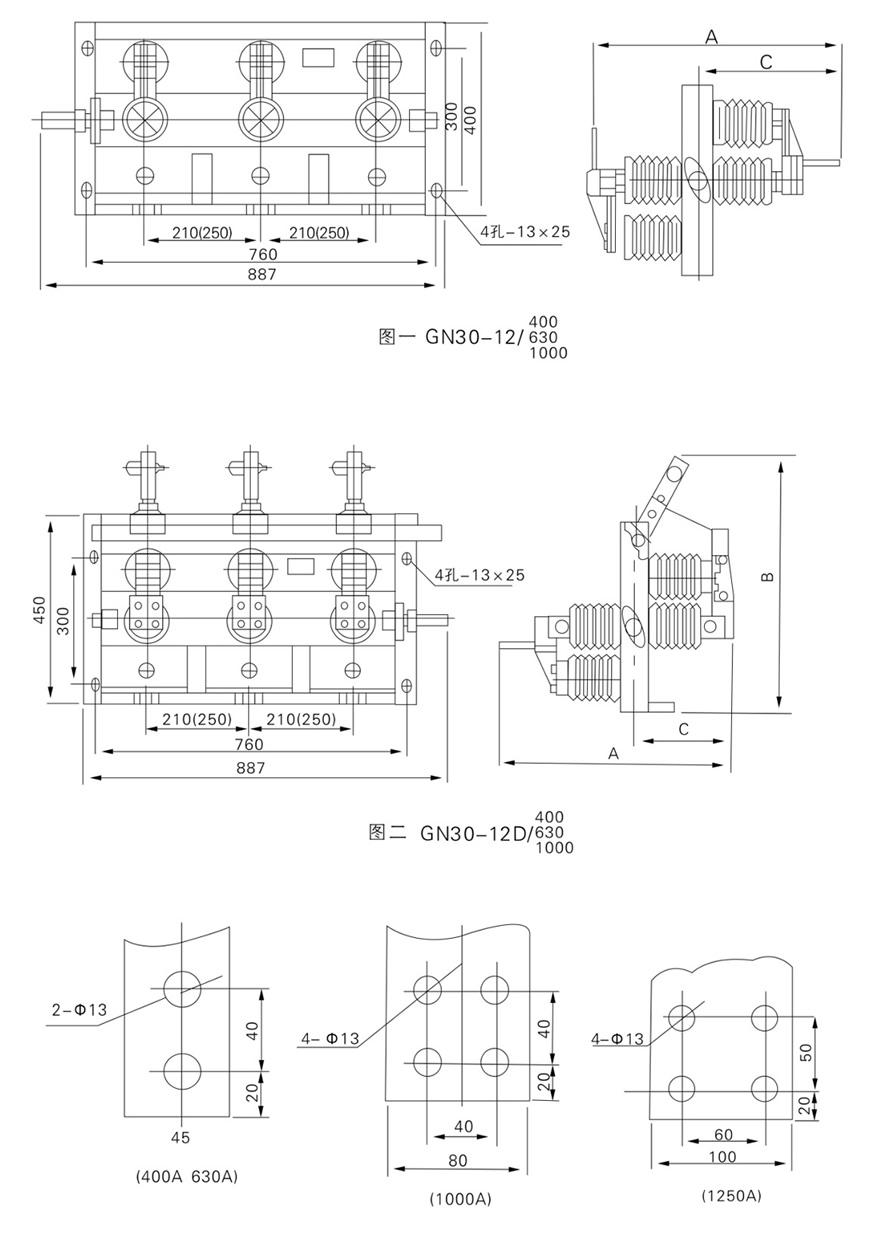

GN30-12,GN30-12D外形尺寸

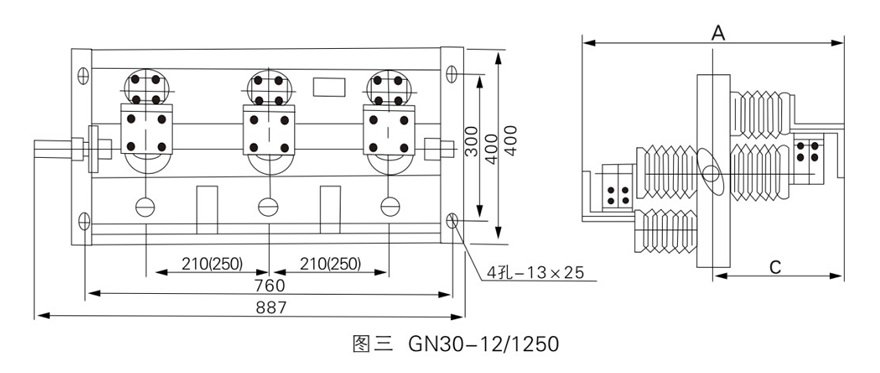

GN30-12/1250外形尺寸

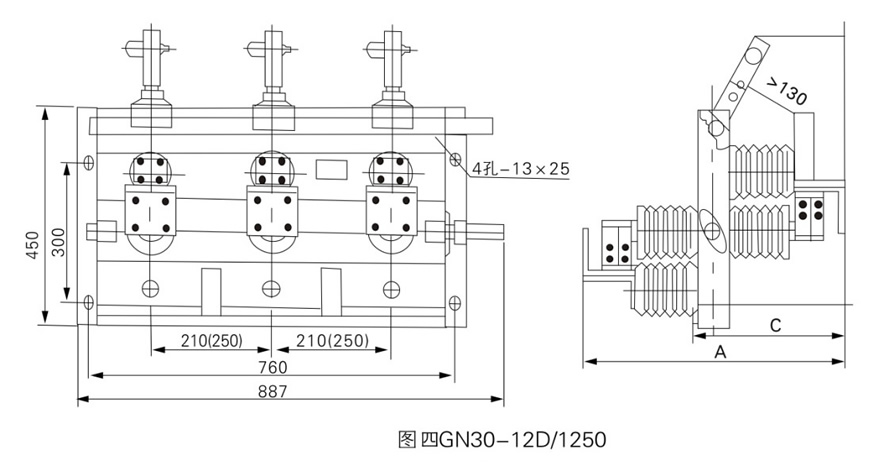

GN30-12D/1250外形尺寸
GN30-12 GN30-12D
400A 630A 1000A 1250A 400A 630A 1000A 1250A
A C A C A C A B C A B C A B C
~560 ~315 ~580 ~332 ~580 ~295 ~550 ~610 ~240 ~575 ~615 ~245 ~580 ~600 ~295
六、各种实物展示

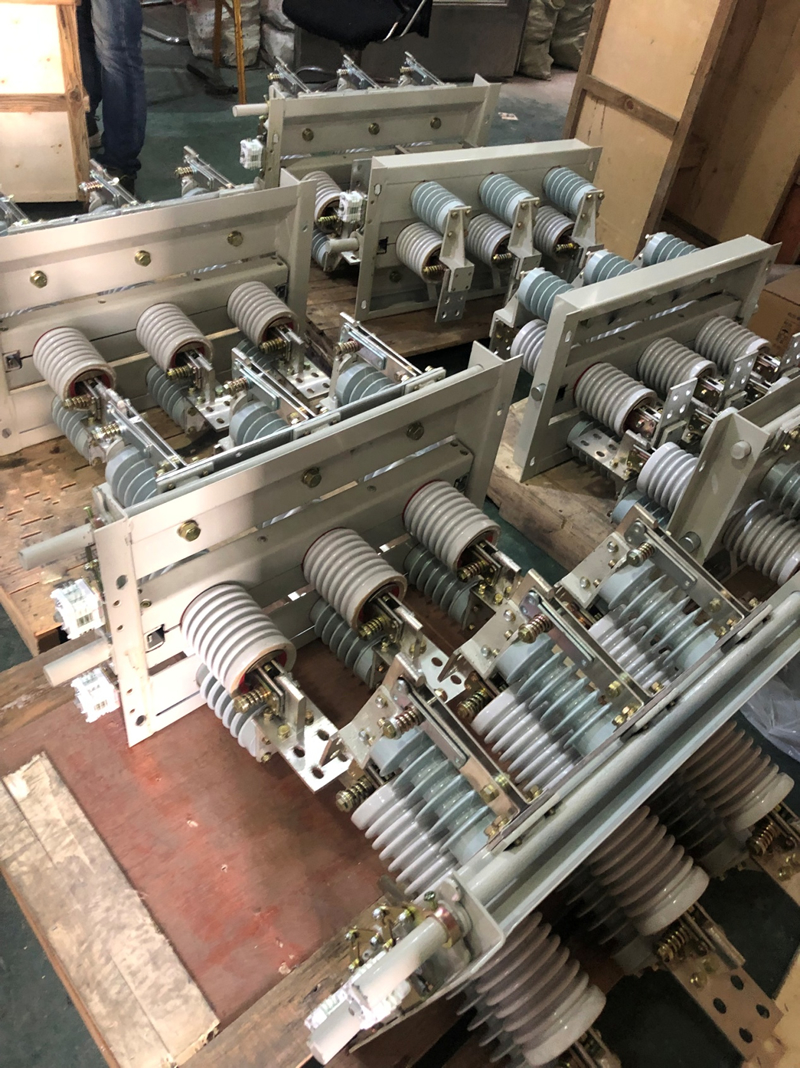

GN30-12/630A装配调试
GN30-12/630A装配调试

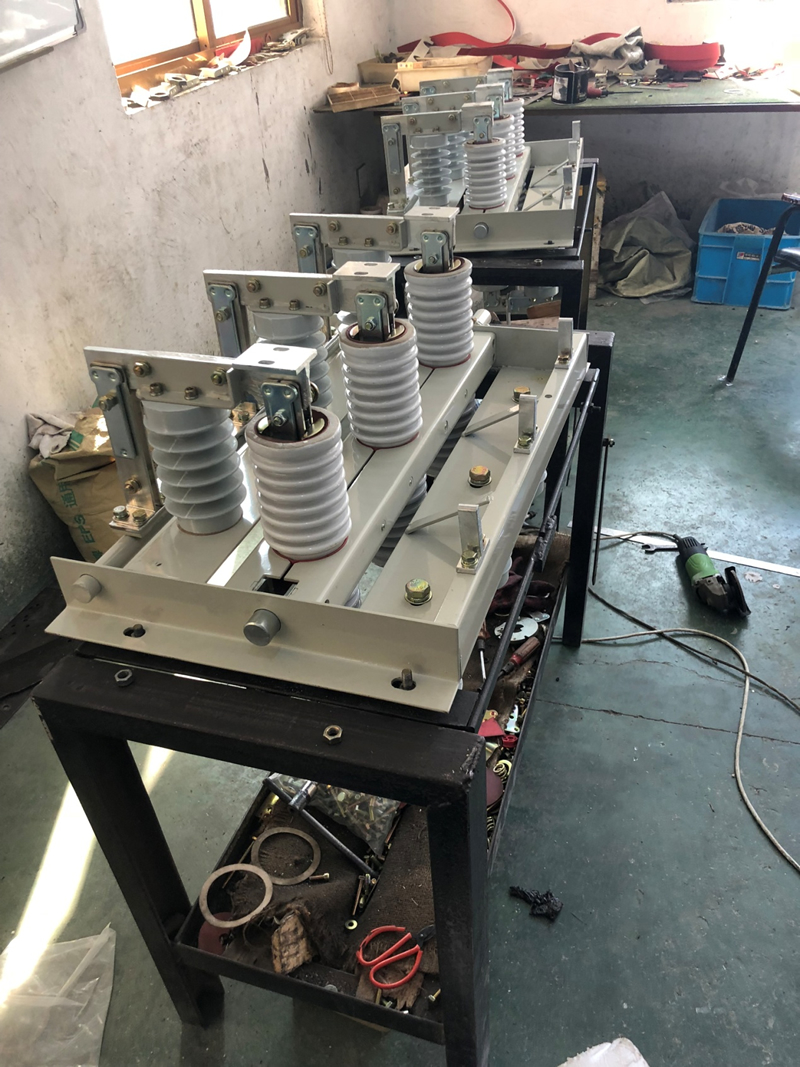

GN30-12/630,侧装操作
GN30-12/630,侧装操作
GN30-12/1000A和GN30-12D/1000A
GN30-12/1000A和GN30-12D/1000A
