GN19-12隔离开关

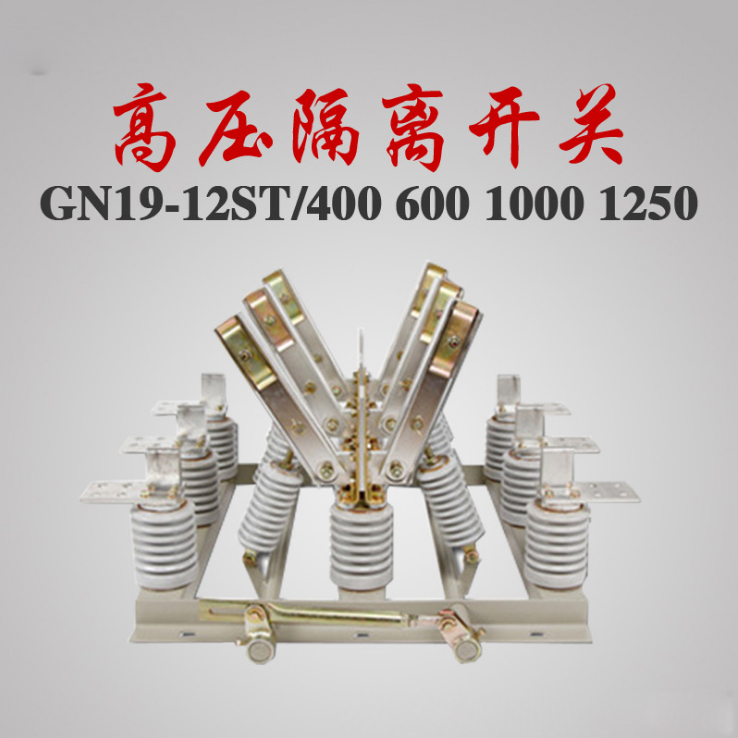

GN19-12 GN19-12C户内高压隔离开关



一、型号及其代表意义

二、产品概述
GN19-12、12C系列户内高压隔离开关(以下简称隔离开关)为额定电压12kV,三相交流60Hz的户内装置,作为有电压而无负载的情况下分、合电路之用。
三、使用环境条件
①环境温度上限+40℃,下限–l0℃,注:允许在-25℃时储运
②海拔不超过1000米
③相对湿度:日平均值不大于95%,月平均值不大于90%
④水蒸汽压:日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa
⑤周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
⑥无经常性的剧烈振动。
注:如与上述条件不符请与制造商协商解决
四、结构及工作原理
GN19-12/400、630、1000、1250型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。(GN19-12C/400、630、1000、1250型则一个为支柱绝缘子,一个为瓷套管绝缘子)三相平行安装,导电部分由触刀静触头、触座(或导电杆)组成。每相触刀中间均连有拉杆绝缘子,拉杆绝缘子与安装在底座上的主轴相连。主轴通过手柄与连杆(用户自备)和CS6-1型于动机构相连在一起连动触刀由两片槽形铜板组成,它不仅增大了触刀散热面积对降底温度有利,而且提高了触刀的机械强度,使开关的动稳定性提高。触刀一端通过螺栓(车的肖)安装的触座上(或导电杆上)。另一端与静触头系可分连接而触刀接触压力靠两端的弹簧来维持。GN19-12/1000、1250在接触处安装有磁锁板,加磁锁板的目的是,当很大的短路电流通过时增强了两槽形触刀之间的|吸引力。亦即增加了接触处的接触压力,因而提高了开关的动热稳定性。GN19-12/400、630隔离开关极限通过流小,因此无需加磁锁板。
五、主要技术参数
型号 额定电压(kV) 额定电流(A) 4S热稳定电流(kA) 动稳定电流(kA)
GN19-12/400-12.5 12 400 12.5 31.5
GN19-12C/400-12.5 12 400 12.5 31.5
GN19-12/630-20 12 630 20 50
GN19-12C/630-20 12 630 20 50
GN19-12/1000-31.5 12 1000 31.5 80
GN19-12C/1000-31.5 12 1000 31.5 80
GN19-12/1250-40 12 1250 40 100
GN19-12C/1250-40 12 1250 40 100
六、主要外形尺寸

GN19-12/400、630型户内高压隔离开关外形尺寸图
GN19-12/400、630型户内高压隔离开关外形尺寸图
GN19-12/1000、1250型户内高压隔离开关外形尺寸图
GN19-12/1000、1250型户内高压隔离开关外形尺寸图
GN19-12C/400、630型户内高压隔离开关外形尺寸图
GN19-12C/400、630型户内高压隔离开关外形尺寸图
GN19-12C/1000、1250型户内高压隔离开关外形尺寸图
GN19-12C/1000、1250型户内高压隔离开关外形尺寸图

七、各种实物展示

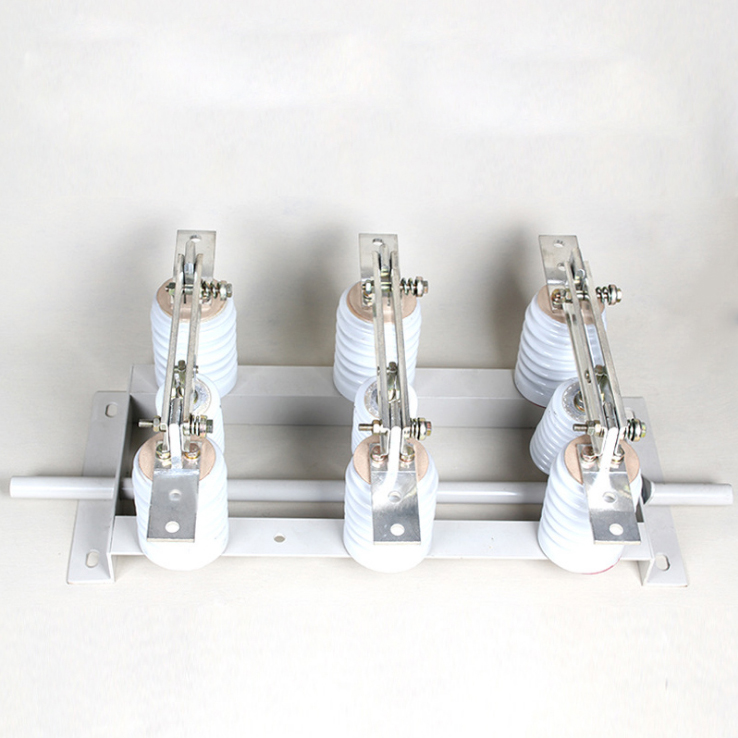

图①GN19-12C/630A

图②GN19-12/630A

图③侧装式GN19-12/630隔离开关

图④库存待发的GN19隔离开关
